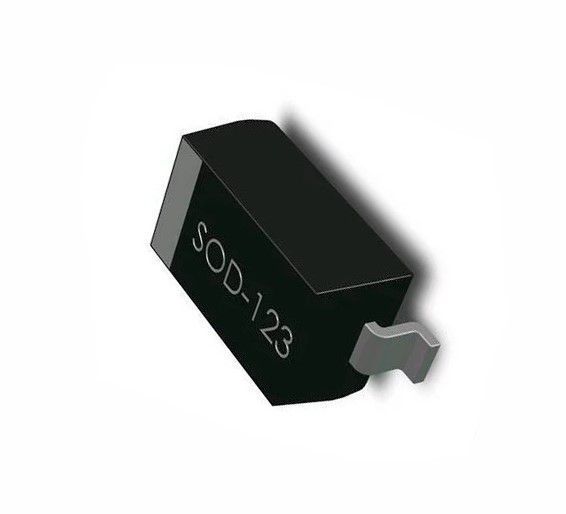

1N4148W (T4 W1) Диод 150мА 100В [SOD-123]

1N4148W (T4, W1), Диод 150мА 100В [SOD-123]

Кремнієвий діод 1N4148 має такі параметри: прямий струм — не менш ніж 150 мА, зворотна напруга 100 В і висока швидкість перемикання — не більш ніж 4 нс. Ці параметри, а також дешевина та порівняно невеликий корпус DO-35 дали змогу стати йому одним із найпоширеніших діодів. Мітка у формі чорного кільця нанесена з боку катода.

Діод випускається багатьма десятками, якщо не сотнями фірм-виробників. Вітчизняний аналог 1N4148 є діод КД522Б, причому часто з маркетинговою метою й наші виробники маркують свою продукцію як 1N4148.

Технічні параметри
Материал кремний
Максимальна постійна зворотна напруга, В 75
Максимальна імпульсна зворотна напруга, В 100
Максимальний прямий (випрямлений за півпериод) струм, А 0.15
Максимально допустимий прямий імпульсний струм, А 0. 45
Максимальний зворотний струм, мкА 25 г 2.5
Максимальна пряма напруга, В 1.25
при Iпр. ,А 0.01
Максимальний час зворотного відновлення, макс 0.004
Загальна місткість Сд,пФ 2
Робоча температура,С — 65...150
Способ монтажа smd
Корпус sod123
